1、概述
數據中心小母線系統是數據中心末端母線供配電系統的俗稱。近年來，隨著數據中心建設的快速發展和更高需求，智能小母線系統逐漸被應用于機房的末端配電中，具有電流小、插接方便、智能化程度高等特點，即插式插接箱給各個機柜內的PDU分配電。始端箱和插接箱內可設置監測模塊，將數據上傳至動環監控中心。
2、應用場所
母線槽
3.系統架構
母線智能監控系統由智能母線監控裝置、電流互感器、母線接頭測溫裝置、無線通訊終端和觸摸屏組成。
4.系統功能
■ 電參量檢測
1）三相電壓、三相電流、系統頻率；
2）各相及總的有功功率、無功功率、視在功率、功率因數；
3）各相及總的有功電能、無功電能；
4）多路溫度
5）開關狀態；
6）電壓/電流諧波含量；
7）電流/功率最大需量；
8）零序電流、漏電流、機柜溫度、機柜濕度；
■告警功能
1）過電流2段閥值越限、過/欠壓、過功率告警、缺相、過頻率、欠頻率越限、零線電流、溫/濕度告警，可任意設定告警值，開關狀態、開關跳閘報警；
2）聲光告警功能；
3）查詢當前告警信息；
4）查詢歷史告警信息。
■事件記錄
1）各種電參量越限報警記錄；
2）開關量動作事件記錄；
3）任意數據的定時存儲；
4）通訊故障告警；
5.AMB智能小母線管理系統配置方案
5.1交流系統：
遙測：三相電壓、電流、有功功率、無功功率、視在功率、功率因數、有功電能、無功電能、電纜溫度，系統頻率、零序電流、漏電流、機柜溫度、機柜濕度、開關狀態、電壓/電流諧波含量、電流/功率最大需量，母線接頭處溫度；
遙信：過電流2段閥值越限、過/欠壓、過功率告警、缺相、過頻率、欠頻率越限、零線電流、溫/濕度告警，開關狀態、開關跳閘報警；
* 有線組網配置方案
觸摸屏 ATP010
始端箱 模塊 AMB100-A-P1
始端箱 電流互感器 AKH-0.66-XXI-XXXA/5A（母線電流大于600A時選用）
AKH-0.66/W-12NY-5A/2.5mA（母線電流大于600A時選用，與AKH-0.66-XXXA/5A配套使用）
AKH-0.66/W-45NY-600A/100mA（母線電流小于600A時選用）
插接箱 模塊 AMB110-A-P1
插接箱 電流互感器 AKH-0.66/W-12NY-100A/20mA
母線接頭測溫模塊 AMB200-C
開關電源 KDYA-DG30-24K（DC 24V給觸摸屏供電）
* 無線組網配置方案
觸摸屏 ATP010
始端箱 模塊 AMB100-A/W-P1
始端箱 電流互感器 AKH-0.66-XXI-XXXA/5A（母線電流大于600A時選用）
AKH-0.66/W-12NY-5A/2.5mA（母線電流大于600A時選用，與AKH-0.66-XXXA/5A配套使用）
AKH-0.66/W-45NY-600A/100mA（母線電流小于600A時選用）
插接箱 模塊 AMB110-A/W-P1
插接箱 電流互感器 AKH-0.66/W-12NY-100A/20mA
母線接頭測溫模塊 AMB200-LR
開關電源 KDYA-DG30-24K（DC 24V給觸摸屏和無線接收器供電）
無線接收器 AWT100-LoRa
5.2直流系統：
遙測：電壓、電流、功率、電能、電纜溫度、漏電流、機柜溫度、機柜濕度、開關狀態、電流/功率最大需量；
遙信：過電流2段閥值越限、過/欠壓、過功率告警、缺相、溫/濕度告警，開關狀態、開關跳閘報警；
* 有線組網配置方案
觸摸屏 ATP010
始端箱 模塊 AMB100-D-P1
始端箱 霍爾傳感器 AKHC-F- XXXA/5V
插接箱 模塊 AMB110-D-P1
插接箱 霍爾傳感器 AKH-BS- XXXA/5V
開關電源 KDYA-DG30-24K（DC 24V給觸摸屏供電）
* 無線組網配置方案
觸摸屏 ATP010
始端箱 模塊 AMB100-D/W-P1
始端箱 霍爾傳感器 AKHC-F- XXXA/5V
插接箱 模塊 AMB110-D/W-P1
插接箱 霍爾傳感器 AKH-BS- XXXA/5V
開關電源 KDYA-DG30B-24K（DC 24V給觸摸屏和無線接收器供電）
無線接收器 AWT100-LoRa
6、產品介紹
6.1產品規格
型號
功能 |
AMB100-A-P1 |
AMB100-A/W-P1 |
AMB110-A-P1 |
AMB110-A/W-P1 |
AMB100-D-P1 |
AMB100-D/W-P1 |
AMB110-D-P1 |
AMB110-D/W-P1 |
測量
系統 |
交流 |
■ |
■ |
■ |
■ |
|
|
|
|
|
直流 |
|
|
|
|
■ |
■ |
■ |
■ |
|
|
電參量 |
電壓 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
電流 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
有功功率 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
無功功率 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
功率因數 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
有功電能 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
無功電能 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
電參量 |
零序電流 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
漏電流 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
電力質量 |
電壓、電流總諧波 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
電流、電壓2~63次分次諧波 |
■ |
■ |
■ |
■ |
/ |
/ |
/ |
/ |
|
|
機柜溫度
濕度 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
電纜溫度 |
■（8路） |
■（8路） |
■（4路） |
■（4路） |
■（4路） |
■（4路） |
■（4路） |
■（4路） |
|
開關量輸入 |
無源 |
2 |
2 |
2 |
2 |
4 |
4 |
4 |
4 |
|
有源 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
繼電器輸出 |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
■（2路） |
|
通訊 |
Modbus-RTU |
1路 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
LoRa |
1路 |
/ |
■ |
/ |
■ |
/ |
■ |
/ |
■ |
說明：■為標配功能。
6.2技術指標
|
技術參數 |
AMB100-A-P1/AMB110-A-P1 |
AMB100-D-P1/AMB110-D-P1 |
|
配電系統 |
交流 |
直流 |
|
測量參數 |
電壓、電流、頻率、有功功率、無功功率、功率因數、有功電能、無功電能 |
電壓、電流、功率、電能、開關量狀態 |
|
2-63次諧波、溫度、濕度、漏電流 |
|
電壓 |
額定 |
3×220/380VAC |
48VDC,240VDC,336VDC |
|
測量范圍 |
±20% |
±20% |
|
過載 |
持續1.2倍、瞬時電壓2倍/秒 |
持續1.2倍、瞬時電壓2倍/秒 |
|
電流 |
CT |
AMB100-A：600A/100mA
5A/2.5mA（配套XXXA/5A互感器使用）
AMB110-A：100A/20mA |
5V（霍爾傳感器） |
|
范圍 |
1%～120% |
1%～120% |
|
過載 |
持續1.2倍、瞬時10倍/秒 |
持續1.2倍、瞬時10倍/秒 |
|
輸入頻率 |
45～65Hz |
/ |
|
測量精度 |
電壓/電流/有功功率/有功電能0.5級，無功功率/無功電能1級,溫度±1℃ |
電壓/電流0.5級，功率/電能1.0級 |
|
輔助電源 |
獨立接口，AC 220V |
獨立接口，跟隨系統電壓 |
|
功能 |
測溫 |
-20～150℃ |
-20～150℃ |
|
漏電流 |
0～1A |
3路漏電流輸入， DC 5V |
|
開關量輸入 |
2路干接點輸入 |
4路干接點輸入 |
|
開關量輸出 |
2路繼電器輸出，觸點容量3A/30VDC，3A/250VAC |
|
通訊 |
RS485/Modbus-RTU或LoRa無線 |
|
安裝方式 |
DIN35mm導軌安裝 |
|
防護等級 |
IP20 |
|
環境 |
溫度/濕度/海拔 |
工作溫度：-20℃～60℃ 貯存溫度：-25℃～70℃
相對濕度：≤93% 海拔高度：≤2500m |
|
安全性 |
絕緣 |
所有端子與外殼導電件之間的絕緣電阻不低于100MΩ |
|
耐壓 |
電壓電流信號輸入，繼電器輸出，RS485 通訊，開關量輸入兩兩之間應AC2kV 1min，泄露電流應小于2mA，無擊穿或閃絡現象。 |
|
電磁兼容 |
抗靜電干擾 |
3級 |
|
抗射頻電磁場輻射 |
3級 |
|
抗電快速瞬變脈沖群 |
3級 |
|
抗浪涌干擾 |
3級 |

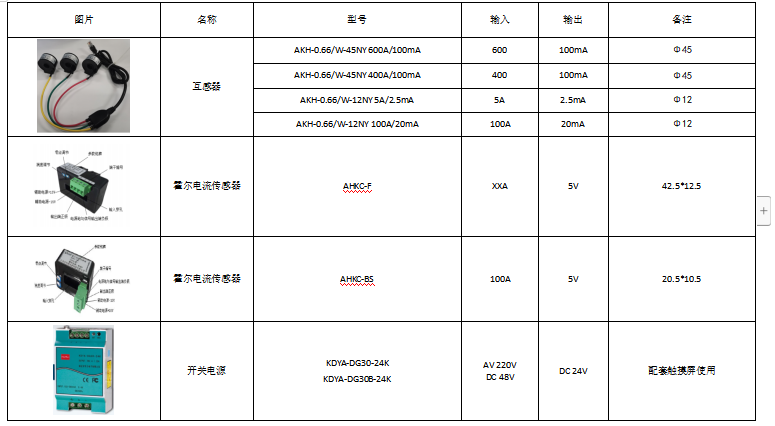

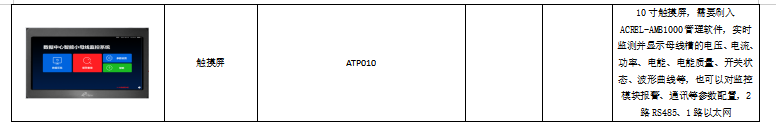

6.3配套附件
7、

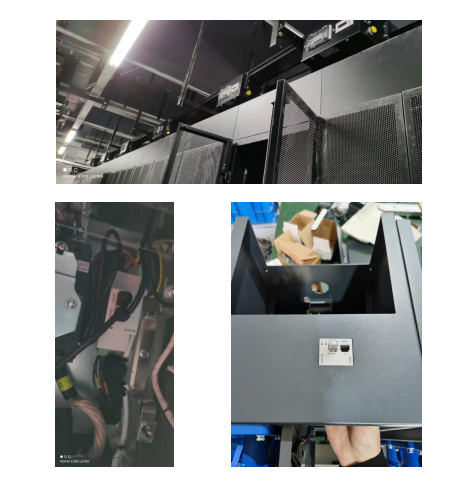

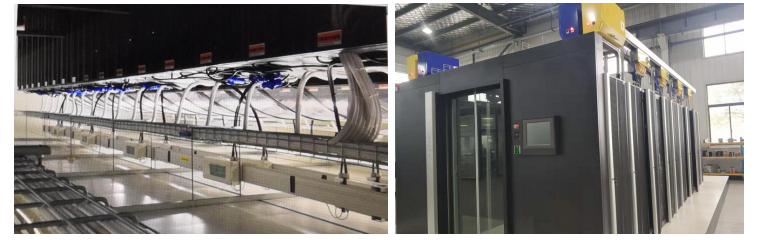

現場安裝圖
